产品介绍

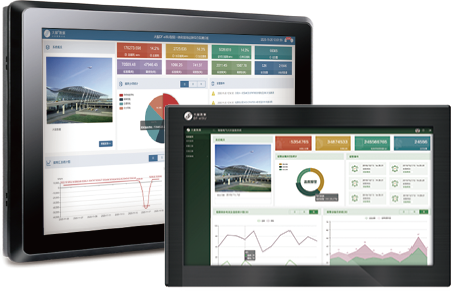

DF-eISU A系列一体化智能监控工作站是为满足工业自动可视化现场多种应用场景下现场数据采集、HMI监视和数据分析而设计的综合型工业级一体化产品。它采用紧凑、超薄机身、高性能嵌入式处理器架构设计,满足不同工业场合诸如高温、冲击,振动等运行环境需求。DF-eISU A系列可广泛应用于配电单元能耗监测分析智能终端、数据中心机房动环监测单元、电气消防主/子站系统主机、智能防雷综合监测系统以及类似的工业现场数据监测分析、边缘计算等应用领域。
规格列表
型号 DF-eISU P15| DF-eISU A15
基本配置
I/O接口 ①:2xRS232/RS485/RS422
②:3xUSB 2.0 + 1xUSB 3.0
③:双频2.4/5G WIFI
④:2 x 100/1000M Base-T RJ45
⑤:1xHDMI
①:1路RS232+4路RS485, 带浪涌隔离保护
②:4xUSB 1.1/2.0, Type-A
③:TF卡扩展插槽
④:1x10/100M以太网口
⑤:1×Speaker-Out,1×Mic-In
显示分辨率 15.6 WUXGA TFT LCD, 1920x1080分辨率 1920x1080 IPS LCD
应用固件
工业通讯 标准协议组件 标准协议组件(IEC 60870-5-104/DNP 3.0/Modbus/MQTT/L2CP)
基础功能 最高4096点I/O信息处理(经由外部输入的测量量/状态量/控制量) 最高2048点I/O数据信息采集
应用功能 综合智慧消防监测版组件/综合智慧能源管理版组件
现场设施综合分析服务定制开发版组件
配电能耗监测分析管理/消防综合监测管理/防雷监测管理/用户定制
产品特点
01
高分辨率液晶触摸显示屏
02
高分辨率工业TFT电容触摸显示屏
03
采用高质感磨砂铝面板和铝合金材质高强度机箱设计
04
超薄机身、工业级无风扇密闭设计
05
整机密闭式散热结构设计,运行稳定可靠
06
前面板符合工业级IP65防尘防水等级
07
支持第三方应用定制扩展
08
板载低功耗CPU,抗震动设计
09
集成百兆以太网、RS485、USB、音视频端口
10
壁挂式或嵌入式面板快捷安装方式
11
支持各类工业现场数据通讯协议
12
内置数据可视化Dashboard功能
13
内置电气/消防/防雷行业现场设施综合检测分析软件
14
内置智慧能源管理系统应用软件

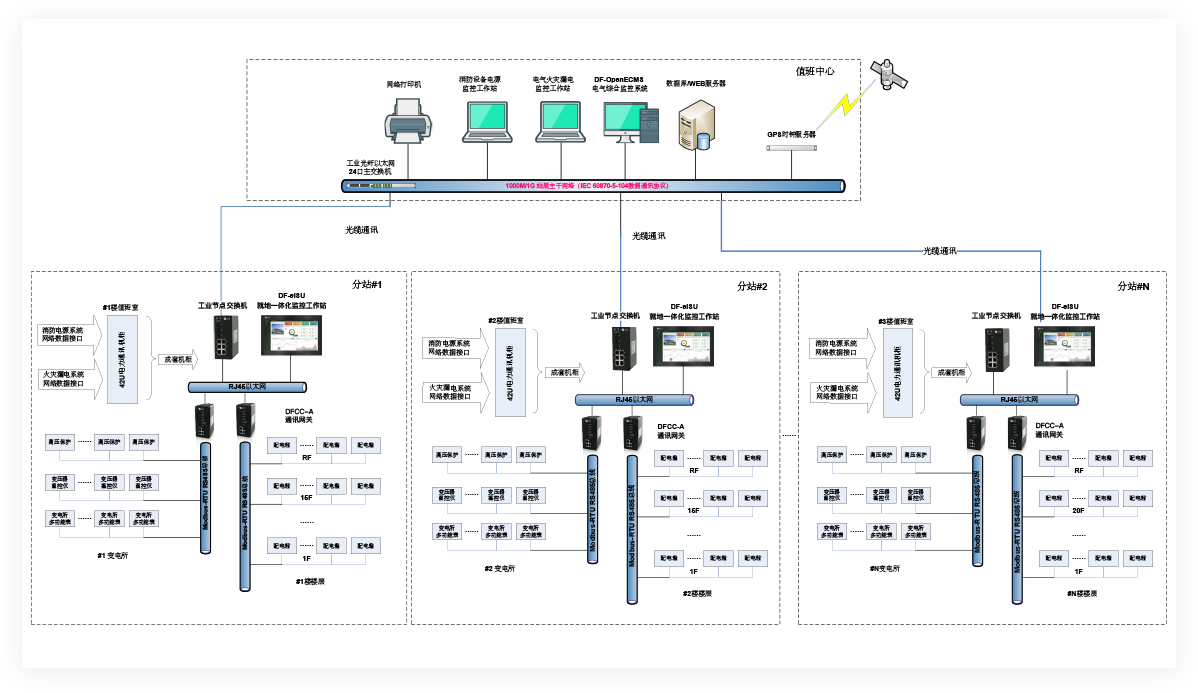

集成现场设施综合监控
核心功能
专业完善的现场智能设施数据实时采集及图表分析

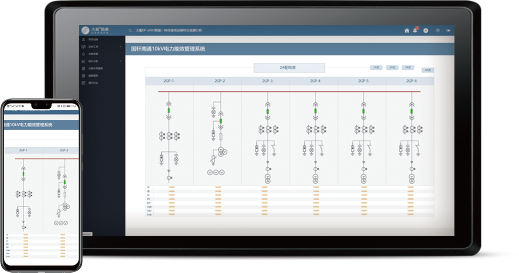

简单易用的HMI矢量图形页面在线编辑发布
实时/历史曲线、统计图表、事件报表显示
系统日志、操作记录、告警推送管理功能
支持WEB客户端数据浏览功能
支持手机APP移动端数据浏览功能
应用价值
结构紧凑,单元安装部署简易方便
功能强大,满足物联网环境下简单至复杂场景应用
无缝替代现场传统监控系统
监控子系统/子站、HMI显示单元等
支持设备远程升级维护,降低系统运行维护成本
可内置典型系统模板,实现即插即用
